CKZF-D非接觸式超越離合器
特性及應用：

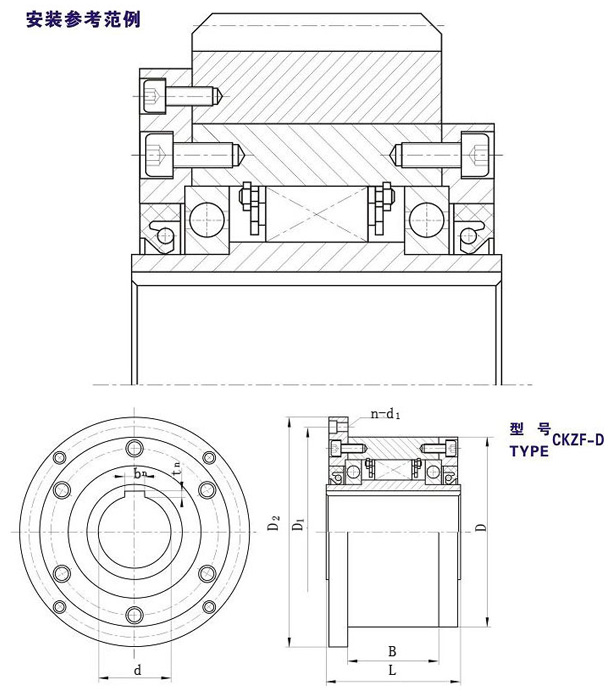

CKZF-D系列為非接觸楔塊式單向離合器。有軸承支撐及油封。外環超越旋轉，僅有外環被設計具有單向功能。離合器內部已加注潤滑脂。
內環有鍵，外環及法蘭止口聯結零件。安裝于水平或垂直方向。
此型號主要用于超運轉速度離合器之高速超越、低速楔合的雙速驅動切換裝置。
|
型號 |
額定扭矩 |
超越極限轉速 |
外形尺寸〔mm〕 |
重量 |
||||||||
|
nmin |
nmax |
d(H7) |
D(h7) |
D1 |
D2 |
B |
L |
n-d1 |
bn×tn |
|||
|
CKZF-D30100 |
250 |
780 |
6000 |
30 |
100 |
114 |
128 |
43 |
68 |
6-6.6 |
8×3.3 |
3.90 |
|
CKZF-D35110 |
300 |
740 |
6000 |
35 |
110 |
124 |
140 |
48 |
74 |
6-6.6 |
10×3.3 |
4.90 |
|
CKZF-D40125 |
525 |
720 |
5000 |
40 |
125 |
142 |
160 |
53 |
86 |
8-9.0 |
12×3.3 |
7.50 |
|
CKZF-D45130 |
715 |
665 |
5000 |
45 |
130 |
146 |
165 |
53 |
86 |
8-9.0 |
14×3.8 |
7.80 |
|
CKZF-D50150 |
1120 |
610 |
4000 |
50 |
150 |
166 |
185 |
64 |
92 |
8-9.0 |
14×3.8 |
10.8 |
|
CKZF-D55160 |
1300 |
600 |
4000 |
55 |
160 |
182 |
204 |
66 |
104 |
8-11 |
16×4.3 |
14.0 |
|
CKZF-D60170 |
1500 |
490 |
3200 |
60 |
170 |
192 |
214 |
78 |
114 |
10-11 |
18×4.4 |
16.8 |
|
CKZF-D70190 |
2250 |
480 |
3200 |
70 |
190 |
212 |
234 |
95 |
134 |
10-11 |
20×4.9 |
20.8 |
|
CKZF-D80210 |
3600 |
450 |
2400 |
80 |
210 |
232 |
254 |
100 |
144 |
10-11 |
22×5.4 |
27.0 |
|
CKZF-D90230 |
4600 |
420 |
2400 |
90 |
230 |
254 |
278 |
115 |
158 |
10-14 |
25×5.4 |
40.0 |
|
CKZF-D100270 |
7500 |
455 |
2000 |
100 |
270 |
305 |
335 |
120 |
丨182 |
10-18 |
28×6.4 |
67.0 |
|
CKZF-D130310 |
13500 |
415 |
2000 |
130 |
310 |
345 |
380 |
152 |
212 |
12-18 |
32×7.4 |
94.0 |
