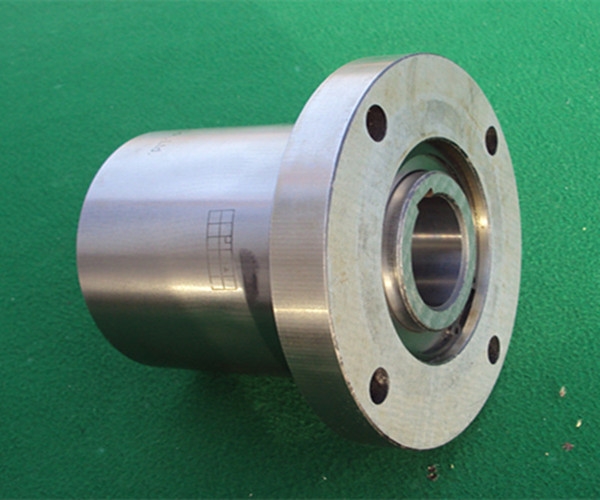

CKS-A型雙向超越離合器
CKS-A型雙向楔塊超越離合器，它一端軸孔接主動軸，另一端軸孔接從動軸，當外環不動，主動軸順時針或逆時針轉動時，從動軸也同步轉動，而當從動軸受外力矩的作用時，順時針和逆時針都不能轉動。常與滾珠絲杠副或其它部件配套，作為防止逆轉機構，也可以單獨使用作為精確定位，傳遞力矩或切斷力矩的傳遞。用于印刷機械、包裝機械、起重運輸機械、各種非標設備和實驗臺的機械傳動中。
|
序 號 |
型 號 |
安 裝 尺 寸（mm） |
公 稱 轉 矩 Tn (N·m) |
||||||||||||
|
離 合 器 |
殼 體 |
||||||||||||||
|
d |
D |
T |
C |
b1 |
t1 |
D1 |
D2 |
D3 |
H |
h |
d1 |
||||
|
1 |
CKS-A70(42)×58-10 |
10 |
32 |
51 |
20 |
3 |
1.4 |
70 |
55 |
42 |
58 |
11 |
6.5 |
20 |
|
|
2 |
CKS-A75(45)×58-10 |
10 |
35 |
52 |
20 |
3 |
1.4 |
75 |
60 |
45 |
58 |
11 |
6.5 |
20 |
|
|
3 |
CKS-A75(45)×58-12 |
12 |
35 |
51 |
20 |
4 |
1.8 |
75 |
60 |
45 |
58 |
11 |
6.5 |
20 |
|
|
4 |
CKS-A75(45)×58-15 |
15 |
35 |
51 |
20 |
3 |
1.4 |
75 |
60 |
45 |
58 |
11 |
6.5 |
20 |
|
|
5 |
CKS-A95(57)×78-17 |
17 |
47 |
70 |
27 |
5 |
2.3 |
95 |
75 |
57 |
78 |
13 |
8.5 |
50 |
|
|
6 |
CKS-A105(62)×78-20 |
20 |
52 |
70 |
27 |
6 |
2.8 |
105 |
84 |
62 |
78 |
16 |
10.5 |
100 |
|
|
7 |
CKS-A115(74)×78-20 |
20 |
62 |
70 |
27 |
6 |
2.8 |
115 |
95 |
74 |
78 |
16 |
10.5 |
100 |
|
|
8 |
CKS-A115(74)×88-25 |
25 |
62 |
80 |
32 |
8 |
3.3 |
115 |
95 |
74 |
88 |
16 |
10.5 |
120 |
|
|
9 |
CKS-A125(84)×100-30 |
30 |
72 |
90 |
37 |
8 |
3.3 |
125 |
105 |
84 |
100 |
16 |
10.5 |
150 |
|
|
10 |
CKS-A145(94)×110-35 |
35 |
80 |
100 |
40 |
10 |
3.3 |
145 |
120 |
94 |
110 |
20 |
13 |
200 |
|
|
11 |
CKS-A155(102)×110-40 |
40 |
85 |
100 |
40 |
12 |
3.3 |
155 |
128 |
102 |
110 |
20 |
13 |
250 |
|
|
12 |
CKS-A160(108)×120-45 |
45 |
90 |
110 |
45 |
14 |
3.8 |
160 |
134 |
108 |
120 |
20 |
13 |
300 |
|
（殼體也可要根據用戶的要求確定形狀和尺寸）
使用范圍：
1、用于機床、印刷機械、包裝機械、塑料機械；
2、用于汽車、拖拉機、起重運輸機械、紡織機械、醫療機械。
