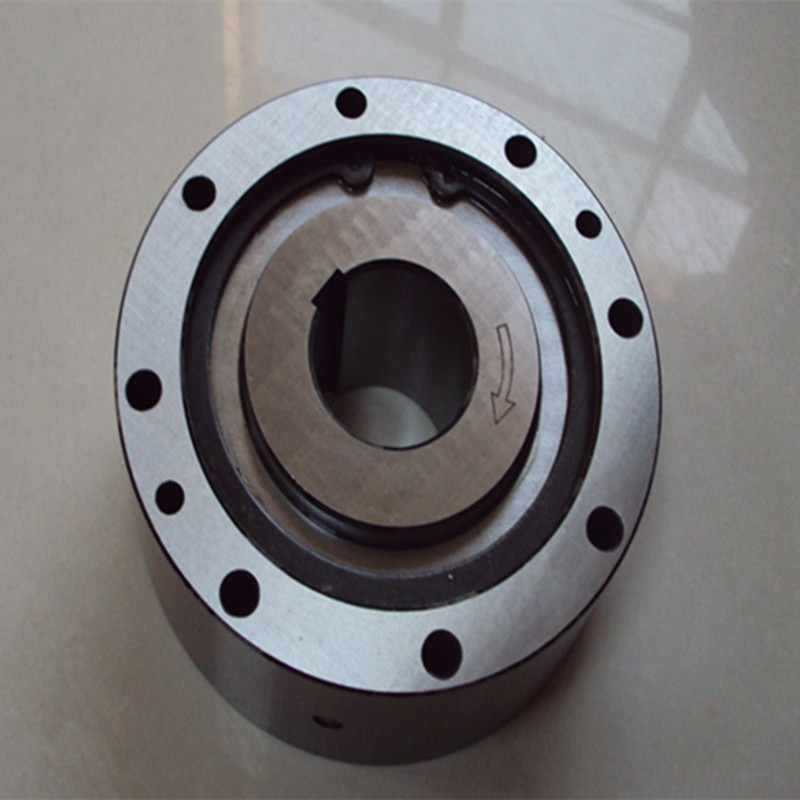

MG型楔塊式單向離合器

MG系列超越離合器用于內圈中低速超越。在離合器上附裝皮帶輪、齒輪或鏈輪時，將離合器插入側面裝置的輪轂中，并在離合器端面的螺紋孔中旋入高抗拉強度的螺栓。在MG系列離合器中，為了壓力通風，需在離合器鍵槽頂端之間留有間隙。并在離合器內圈的鍵槽上提供了一個壓力通風孔。當安裝離合器至軸上時，要向內圈施加壓力，請勿向外圈施加壓力。應采用其他裝置代替超越離合器吸收推力載荷。將MG系列超越離合器應用于中高速場合時，請注意過熱現象。當外圈溫度超過70℃時，超越離合器的壽命將縮短。此時，應使用其他類型的離合器或提供油浴或強制潤滑。此類離合器在出貨前未做潤滑油的密封，請在使用前添加適量的潤滑油。

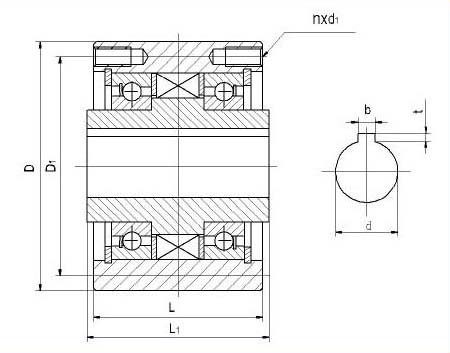

序號	型號	大扭矩（N.m）	超越轉速（r/min）		軸孔	鍵槽 b×t	D	D₁	L	L₁	兩端螺紋孔×直徑×深度	油栓	重量 kg
序號	型號	大扭矩（N.m）	內圈	外圈	軸孔	鍵槽 b×t	D	D₁	L	L₁	兩端螺紋孔×直徑×深度	油栓	重量 kg
1	MG300	314	2800	900	19	5×2	77	66	60	63	4×M6×13	M6×P1.0	1.8
2	MG400	539	2600	800	22	5×2	88	73	67	70	4×M8×16	M6×P1.0	2.7
3	MG500	500	2400	800	31.5	7×3	108	92	86	89	4×M8×16	M6×P1.0	5.0
4	MG600	700	2100	700	50	12×3.5	136	120	92	95	6×M8×16	M6×P1.0	8.60
5	MG600A	750	2100	700	50.5	12.6×4.5	136.5	120.6	92.8	95.5	6×M8×16	M6×P1.0	8.60
6	MG700	1400	1500	500	70	18×6	180	160	124	127	6×M10×20	M6×P1.0	19.5
7	MG700A	1450	1500	500	74.6	15.9×3.2	181	158.8	124	127	6×M10×20	M6×P1.0	19.5
8	MG750	1600	1800	600	85	24×6	200	175	150	153	8×M14×25	M8×P1.25	37.0
9	MG800	2600	1300	475	110	28×8.4	250	220	155	158	8×M16×25	M8×P1.25	46.5
10	MG900	3500	1200	400	135	35×9	300	265	160	165	10×M16×32	M8×P1.25	70.5
11	MG1000	6500	1200	325	160	38×10	370	325	180	188	12×M16×32	M8×P1.25	108.

有關潤滑：

建議使用油潤滑。

請勿使用含有EP添加劑的潤滑油或潤滑脂。
